Sensor PIR com Arduino

Neste tutorial vamos mostrar como utilizar o sensor PIR (Passive Infrared) com Arduino. O sensor PIR é um sensor de movimento por calor (infravermelho). O sensor ativa o alarme assim que detecta uma mudança no infravermelho em um determinado lugar. Portanto, se uma pessoa se movimentar na frente do sensor PIR, este irá detectar a mudança e ativará o alarme.

Materiais:

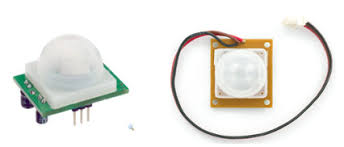

PIR Sensor (Datasheet)

O sensor PIR tem três fios: GND (marrom), VCC (vermelho) e Saída (AZUL). A figura abaixo mostra a ligação a ser feita no Arduino:

A programação está mostrada abaixo:

int pirPin = 2; //digital 2

intLedPin = 13;

void setup(){
Serial.begin(9600);
pinMode(pirPin, INPUT);

pinMode(LedPin,OUTPUT);
}

void loop(){
int pirVal = digitalRead(pirPin);

if(pirVal == LOW){ //was motion detected
digitalWrite(LedPin,HIGH);

delay(2000);
}

else

{

digitalWrite(LedPin,LOW);

}

}

Ao detectar movimento PIR, o Led da placa Arduino próximo a o pino 13 acenderá. Caso contrário ficará apagado.


Qualquer duvida envie um comentário....
